1. 非接触变形测量仪-测量混凝土寿命

钢筋混凝土是建筑工地常见的建筑材料，你对它了解多少？作为一种建筑材料，它的主要组成是什么？使用寿命一般是多久？ 既然是材料，那必然是有寿命的，它并不是像人们所期盼的那样，可以有无限的寿命。在土木建工行业，国内的研究机构开始寻求非接触式的测量解决方案。很快，新拓三维的非接触变形测量仪以优越的产品性能迅速占领市场高地。以下是国内某科研院所使用新拓三维DIC-3D非接触变形测量仪对混凝土寿命做的一个研究试验。

在现实的建筑当中，钢筋混凝土设计的使用年限一般在七八十年左右，也就是说按新房的产权年限设计的。另外，我国不少赫赫有名的水坝工程也是有寿命的，最初的设计年限也就是100年。

在建筑物中，钢筋混凝土的使用环境比较复杂，工程设计要考虑自然中的恶略天气，钢筋混凝土内部的水分和承受的压力等复杂的状况，一般民用建筑物是70年的使用年限，是为了保障这个时间内的安全问题。通过非接触变形测量仪，很容易观测混凝土材料在受力情况下的力学性能。

2. 非接触变形测量仪-测量钢筋混凝土梁全场应变

工程结构试验是对工程结构或构件采用加载或其他方式进行试验，测量结构或构件的内力、变形、转角、支座位移、频率、振幅等，用以核对其设计要求或检验其是否安全可靠，并为探索结构新领域和发展工程结构理论的手段和基础。

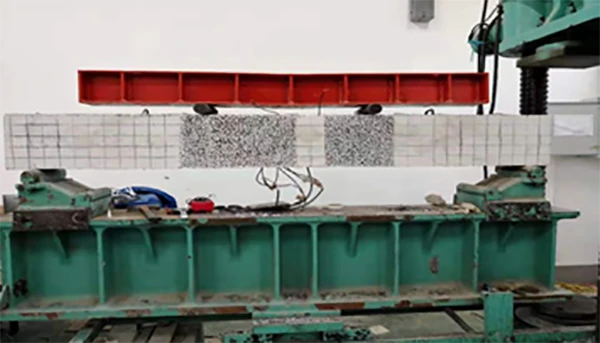

某大学利用非接触变形测量仪进行钢筋混凝土梁加载实验，研究钢筋混凝土构件的应变变形，并采用非接触变形测量分析系统对试验过程进行图片采集，通过非接触变形测量分析软件对采集的图片进行数据分析，从而达到分析钢筋混凝土结构力学性能的目的。

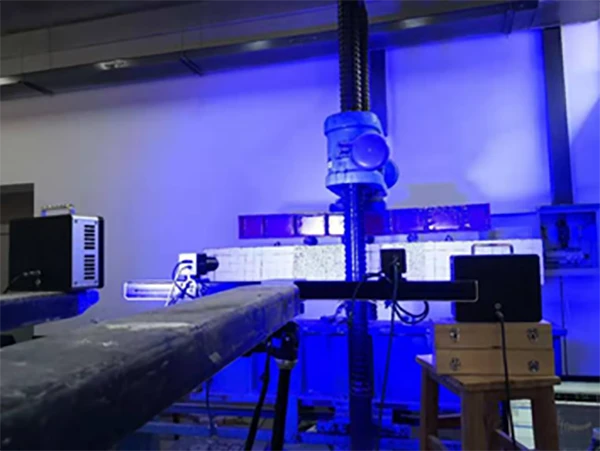

非接触变形测量仪及设备架设好，测量位置调整并确定好后，试验机开始加载，两台相机进行相应的同步采集，完成钢筋混凝土梁试样加载过程图像获取。

随着应变测量实验的进行，根据实验过程采集的钢筋混凝土梁试件加载情况，采集加载过程图像，利用非接触变形测量分析系统进行数据分析，高效完成试验数据的计算。

实验选取了试件进行加载试验，从计算结果可以看出，结构梁中部受力，产生类似弯曲变形，随着力值的增加，关键点的位移值和应变值不断增加。从应变云图中可以看到明显的红色加重位置，即为裂缝位置，裂缝随着加载进程而不断衍生发展。

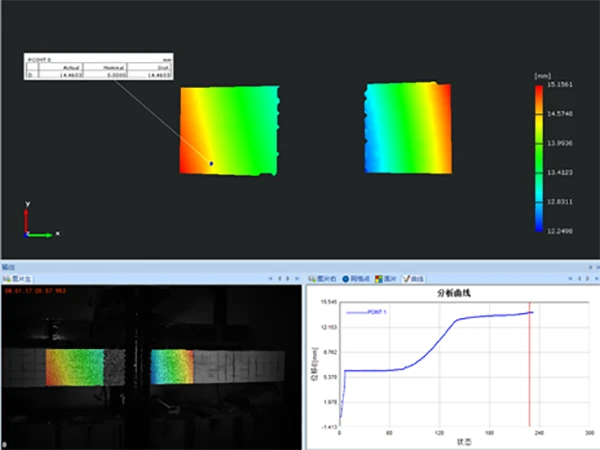

钢筋混凝土梁试件的位移场及关键点分析：

非接触变形测量分析软件-应变场及关键点分析：

混凝土结构在建筑中占据着重要的位置，它直接关系着建筑工程的质量问题，关系着建筑物的安全性和实用性，因此，对试件作力学性能检验，为钢筋混凝土延性、硬度设计提供数据依据，对于提升建筑结构的整体性、稳定性，提升建筑抗震能力，提升钢筋混凝土结构的寿命，都有着极为重要的意义。

对钢筋混凝土梁试件进行加载实验，并应用非接触变形测量分析软件进行分析计算，获取受加载试件的应变场、位移场，掌握试件的开裂载荷，裂缝宽度与载荷的关系，梁的破坏形态等，实验结果与理论计算值进行比较，为判断该混凝土梁是否达到工程设计要求提供数据依据。
